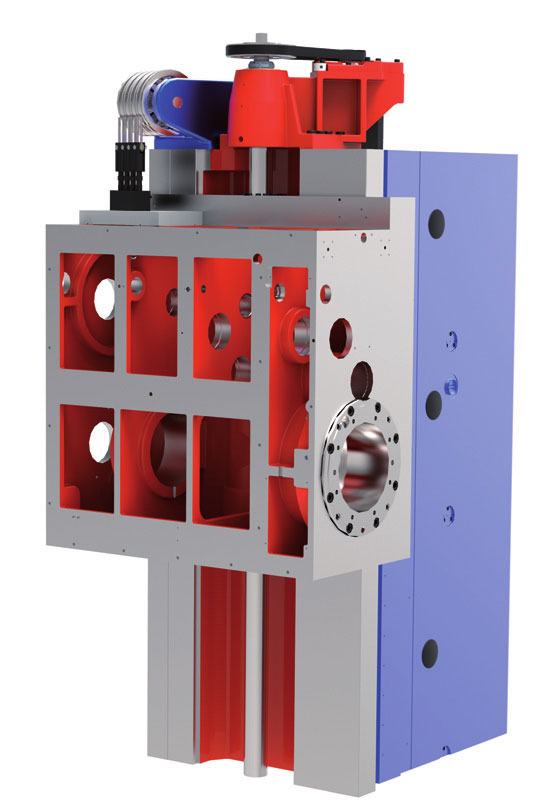

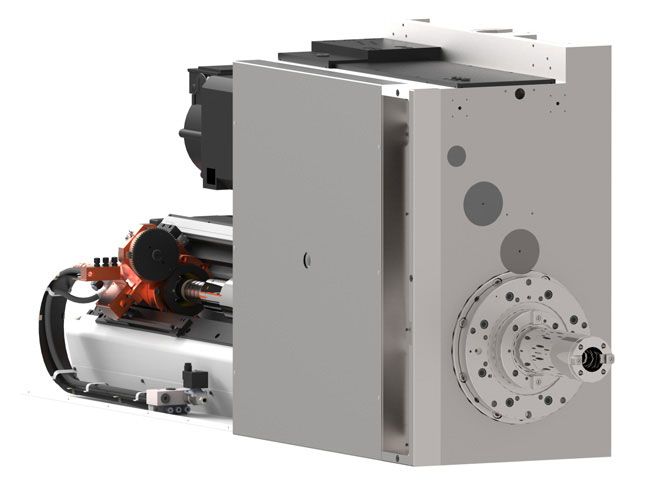

主軸箱 主軸箱包括主軸驅動電機，齒輪箱和鏜軸驅動系統。 鏜軸經氮化硬化處理，以小間隙配合裝配在全氮化的空心銑軸中，內置一組高精密帶預壓斜角軸承。 主軸轉速為兩檔控制，通過液壓驅動的撥叉自動控制。 |
 |
主軸箱重量平衡 主軸箱重量由一組鋼索鏈接的配重來平衡，配重在立柱內腔上下移動。 |
 |
|

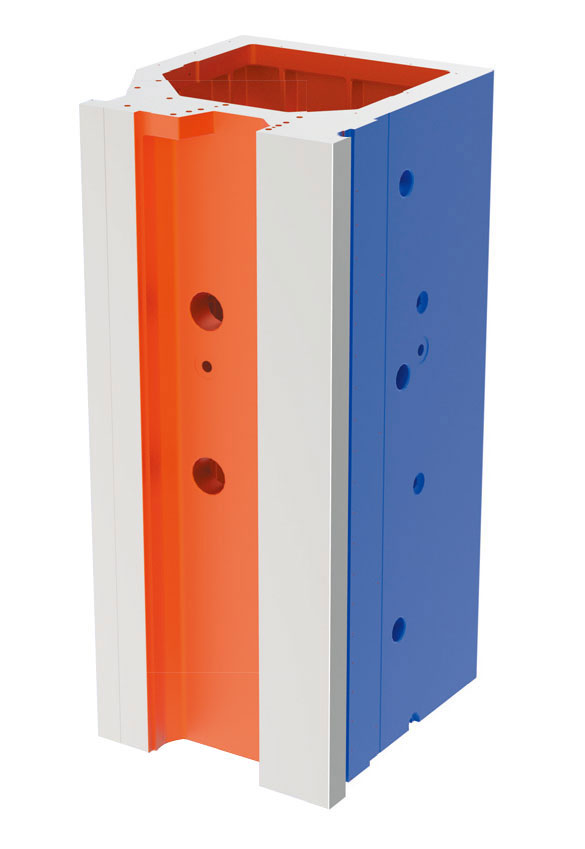

立柱 機床的主要部件由高質量的灰鑄鐵在捷克共和國制成，形成鑄鐵框架。 其結構和加強筋設計保證了部件的剛性。 |
 |

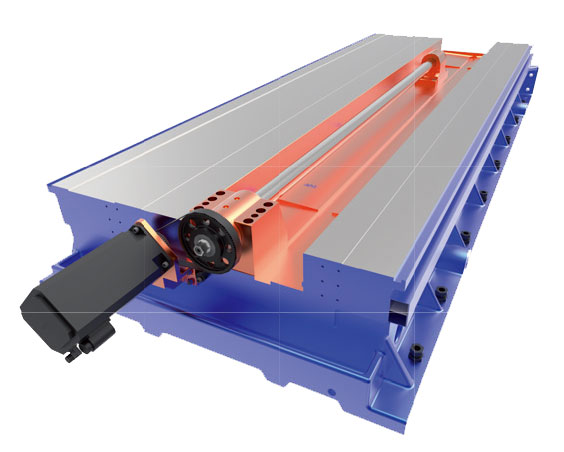

運動部件的驅動 運動部件通過西門子的伺服電機來數字控制。 為了達到高的驅動力，無間隙變速箱被安裝在伺服驅動和滾柱絲杠中間。 |
 |
|

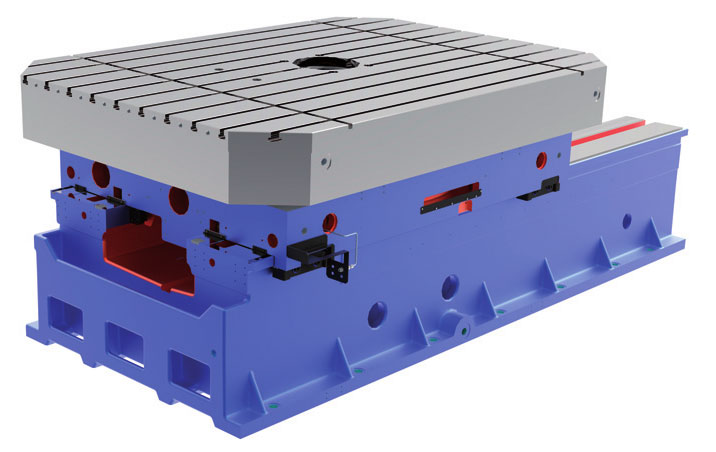

回轉工作臺 工作臺配置一個圓形光柵尺，可以自動定位，分度≥0.001度。 當程序指定定位角度的時候，工作臺會被自動液壓夾緊。 工作臺采用伺服電機驅動雙小齒輪帶動大齒圈的轉動。 |
 |

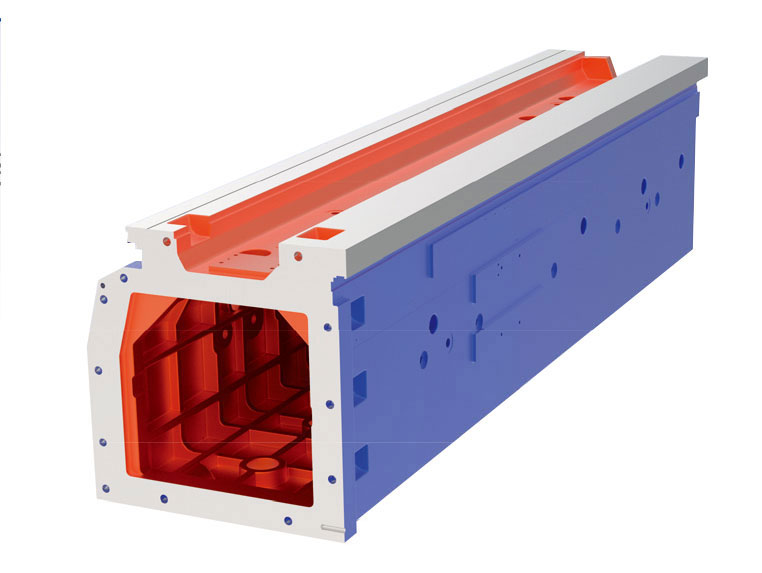

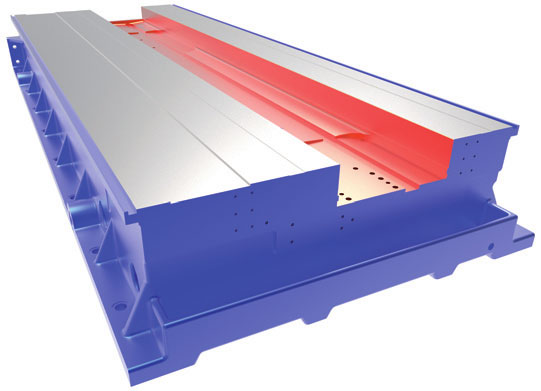

床身 我們采用灰鑄鐵的材質來生產床身，因?yàn)榕P式鏜銑床對吸震性有很高的要求。 優化尺寸的鑄鐵床身結構在保證了工件高精度的同時也保證了機床的高效率和高性能。 |
 |
|
運動部件的導軌 所有直線軸都是滑動導軌。 導軌表面采用激光淬火處理。 硬化鋼板內嵌在導軌表面中央位置，和另一面的滾動軸承單元配合。 配合面有配置低摩擦系數的復合材料。 另外，工作臺下方有四組滾動軸承單元。床身上的導軌都采用伸縮護罩保護，立柱導軌采用鋼板來防護。 工作臺坐落在環形滑動導軌上，重載十字交叉軸承位于中心。 |
 |
